Kommentar:

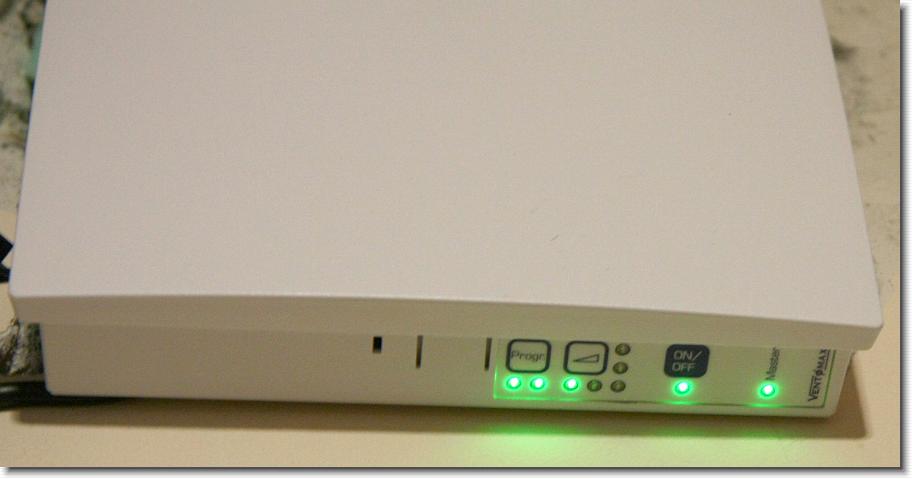

Hier sieht man die Bedienknöpfe und die Status-LEDs. Ganz rechts die LED zeigt,
dass dieser Lüfter der Master auf diesem Stockwerk ist.
Bedienknöpfe von rechts nach links:

  1. Mit dem ON/OFF-Knopf kann man je nach Dauer des Drückens den einzelnen Lüfter
    oder alle Lüfter auf dem Stockwerk ein- bzw. ausschalten. Drückt man noch länger
    gibt es einen RESET von Fehler/Diagnosemeldungen.
  2. Der mittlere Knopf mit den 5 LEDs drumherum ist für die Geschwindigkeitseinstellung
    des Lüfters. Hier ist die kleinste Geschwindigkeit eingestellt, die bei uns immer läuft.
  3. Der Knopf "Progr." ganz links ist für die Auswahl aus 3 Programmen:
    1. Dauer/Querlüftung (hier eingestellt, beide LEDs unter "Progr." leuchten). Hierbei lüftet
    ein Lüfter immer nach außen und einer immer nach innen. Es gibt nun keine Wärmerückgewinnung.
    2. Wechsellüftung mit Wärmerückgewinnung (dann leuchtet nur die linke LED unter "Progr."). Nun
    wird 75 Sekunden in die eine Richtung gelüftet. Hierbei bläst ein Lüfter die warme Innenluft nach
    außen und wärmt dabei das Keramikelement an. Der andere Lüfter bläst frische Außenluft nach
    innen und das vom letzten Zyklus erwärmte Keramikelement gibt die Wärme an die Frischluft ab.
    Nach 75 Sekunden wird umgeschaltet und der erste Lüfter bläst nach innen und der andere nach außen.
    3. Wechsellüftung alle 2 Stunden für 15 min (dann leuchtet nur die rechte LED unter "Progr."). Wie im
    Fall gerade, nur wird hier nicht dauernd gelüftet. Dieses Programm ist nachts im Schlafzimmer aktiv,
    da es zwischen den Lüftungen große Pausen gibt.
